Тепловой насос. Технические характеристики.

12.06.2017



 Комплект для отопления дома площадью до 200 кв.м.

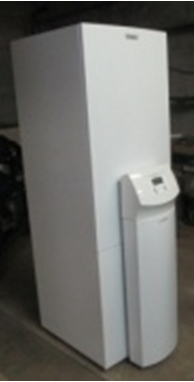

Тепловой насос Vaillant (Германия) тип  “грунт-вода», модель:  geoTHERM plus VWS 102/2

  • тепловая мощность отопления 11 кВт;
  • встроенный бойлер горячей воды 175 л;
  • встроенный дополнительный электрический нагреватель 6 кВт;
  • встроенный 3-х ходовой регулирующий вентиль;
  • встроенные циркуляционные насосы;
  • датчики автоматики (минимальный комплект).



Вертикальные скважины:

  • от 2 до 4 штук 2-х трубных тепловых зонда , суммарная глубина скважин 220м (необходимая площадь участка под зонды ≥ 14 м²);
  • заправка тепловых зондов экологичным антифризом ЭКОТЕРМ-30;
  • коллектор из полипропилена - ПП на 2-4 зонда, располагается в помещении вблизи теплового насоса.

Цена комплекта  224 тыс. грн. (сметная стоимость оборудования, буровых и монтажных работ «под ключ»)

Подключения, непосредственно, к теплым полам (прямой режим отопления без аккумулирующей емкости) и к системе горячего водоснабжения (ГВС).



Комплект для отопления дома площадью до 250 кв.м.

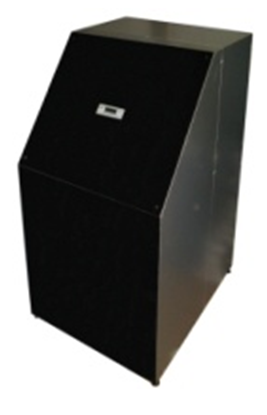

Тепловой насос VDE типа «грунт-вода», модель ТН-18GW



  • компрессор спиральный: Copeland Scroll (Бельгия), теплообменники пластинчатые: Thermokey (Италия), SWEP (Швеция), электрическая часть:  Möeller (Германия);
  • тепловая мощность отопления - 18 кВт для теплых полов и фанкойлов или 17 кВт для радиаторного отопления;
  • отдельный теплообменник (пред конденсатор) для нагрева горячей воды ГВС до 55°С;
  • полный комплект датчиков автоматики.



 Аккумулирющая емкость, бойлер ГВС .

  • Буферный  теплоаккумулирующий бак Drazice (Чехия),  модель  NAD 250, емкость 250л или ALTEP модель ТАО.320, емкость 320л;
  • Бойлер косвенного нагрева для горячей воды Drazice, модель OKC 160 NTR/HV, емкость 160л.
  • Циркуляционные насосы IMP (Словения)
  • Трехходовой регулирующий вентиль Honeywell.
  • «Обвязка» теплового насоса из  ПП труб, кранов, фитингов.



Вертикальные скважины с 2-х трубными тепловыми зондами (5 … 14 штук), материал -  ПЕ100, Ø32мм, суммарная глубина всех скважин - 360м (необходимая площадь участка под зонды ≥ 40 м²);

  • заправка тепловых зондов  экологичным спиртовым  антифризом ЭКОТЕРМ-30;
  • коллектор из полипропилена (ПП)  на 5-14 зондов, располагается в отдельном колодце или приямке.

Цена комплекта 374 тыс. грн (сметная стоимость оборудования, буровых и монтажных работ «под ключ»)

Подключение теплового насоса возможно, как к водяным теплым полам, так и системе отопления с  радиаторами.



Комплект для отопления жилого или офисного здания площадью 300- 500 кв.м.

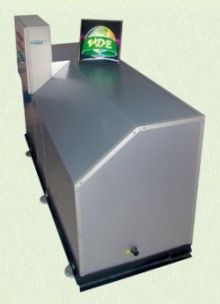

 Тепловой насос VDE типа «грунт-вода», модель ТН-30GW  или промышленный тепловой насос GEYSER модульной конструкции.



  • компрессоры спиральные: Copeland Scroll (Бельгия), теплообменники пластинчатые: Thermokey (Италия), SWEP (Швеция),
  • тепловая мощность отопления – 31,5 кВт для теплых полов и фанкойлов или 29,7 кВт для радиаторного отопления;
  • полный комплект датчиков автоматики.



 Аккумулирющая емкость, бойлер ГВС.

  • буферный  теплоаккумулирующий бак  ALTEP модель ТАО.500, емкость 480 л или ТЕРМІЯ 500, емкость 500л;
  • бойлер ГВС косвенного нагрева для горячей воды Drazice (Чехия), модель OKC 300 NTR/HP, 300л.
  • циркуляционные насосы Wilo (Германия), IMP (Словения)
  • трехходовой регулирующий вентиль Honeywell.
  • «Обвязка» теплового насоса из  ПП труб, кранов, фитингов.

Вертикальные скважины с попарно включенными 2-х трубными тепловыми зондами (8 … 20 штук), материал  ПЕ100, Ø32мм, суммарная глубина всех скважин - 600м (необходимая площадь участка под зонды ≥ 70 м²);

  • заправка тепловых зондов  экологичным спиртовым  антифризом ЭКОТЕРМ-30;
  • коллектор из полипропилена (ПП)  на 5-10 зондов, располагается в отдельном колодце или приямке;

Цена комплекта546 тыс. грн (сметная стоимость оборудования, буровых и монтажных работ «под ключ»)


Подключение теплового насоса возможно, как к водяным теплым полам и фанкойлам, так и системе отопления с  радиаторами. Возможна подключение нагрева бассейна через дополнительный теплообменник.
