Для хранения тепла применяются теплоизолированные резервуары с водой или более дорогие тепловые аккумуляторы, накапливающие энергию на фазовых переходах (например, парафины, гексагидрат кальция и др.).
Однако, самыми доступными и эффективными в отношении «цена/качество» являются большие тепловые резервуары с водой. Для сезонного хранения тепла в холодное время года тепловые резервуары, как правило, размещаются под землей, где существенно меньше тепловые потери.
Для отопления небольших зданий и сооружений используются теплоизолированные бетонные резервуары объемом в несколько десятков и сотен кубов.
Для примера, на небольшой дом достаточно установить 23 м³ подземный бетонный сборный резервуар, внешние стенки которого изолированы пенопластом и водо-стойкой теплоизоляцией. Общая средняя теплопроводность стенок 0,059 Вт/м²/град Сº.
Технология изготовления, освоенная нашим предприятием, включает в себя несколько этапов:
- Монтаж бетонной емкости из сборных и литых конструкций. Гидроизоляция швов.
- Теплоизоляция резервуара пенопластом и задувка щелей.Общая толщина теплоизоляции 300-600 мм.
- Наружная гидроизоляция полиэтиленовой геомембраной.
- Монтаж усиленной теплоизоляции верха резервуара.
Внутри, по центру, резервуар оборудован экраном, сделанным из бетонных блоков. Этот экран стоит на перемычке в 200 мм от основания и достигает высоты 1500 мм от основания. Теплообменник входного контура – нагреватель, расположен в основании на одной стороне экрана, а два теплообменника разгрузки расположены около вершины в другой стороне экрана.
Эта конструкция создает плавный подъем теплой воды по кругу и понижения температуры под двумя теплообменниками разгрузки. Когда любой теплообменник находится в пользовании, вода, за счет конвекции увеличивает тепловой обмен на всех теплообменниках.

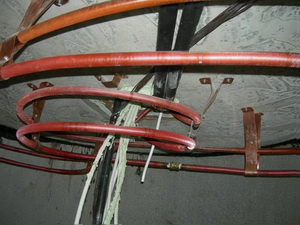

В качестве материала теплообменников мы используем оребренную медную трубу:
Медные трубы с ребрами укладываются в виде колец. Ребра увеличивает площадь поверхности трубы в 3,6 раза.
Кольцевой теплообменник нагрева располагается на 50-миллиметровой высоте внизу резервуара. Теплообменник для воды ГВС располагается вверху резервуара. Теплообменник отопления для теплого пола расположен также вверху резервуара, под теплообменником ГВС.
